ترکمتر توهنیچی QL25N-MH؛ ابزار دقیق برای بستن کنترلشده پیچها
در بسیاری از قطعات صنعتی، مخصوصاً در ماشینآلات حساس، فقط «سفت کردن پیچ» کافی نیست؛ پیچ باید با گشتاور مشخص و قابل کنترل بسته شود. اگر پیچ کمتر از حد لازم سفت شود، احتمال شلشدن، لرزش و خرابی وجود دارد. اگر بیش از حد سفت شود، ممکن است رزوه، قطعه، بلبرینگ، بدنه یا اتصال آسیب ببیند.

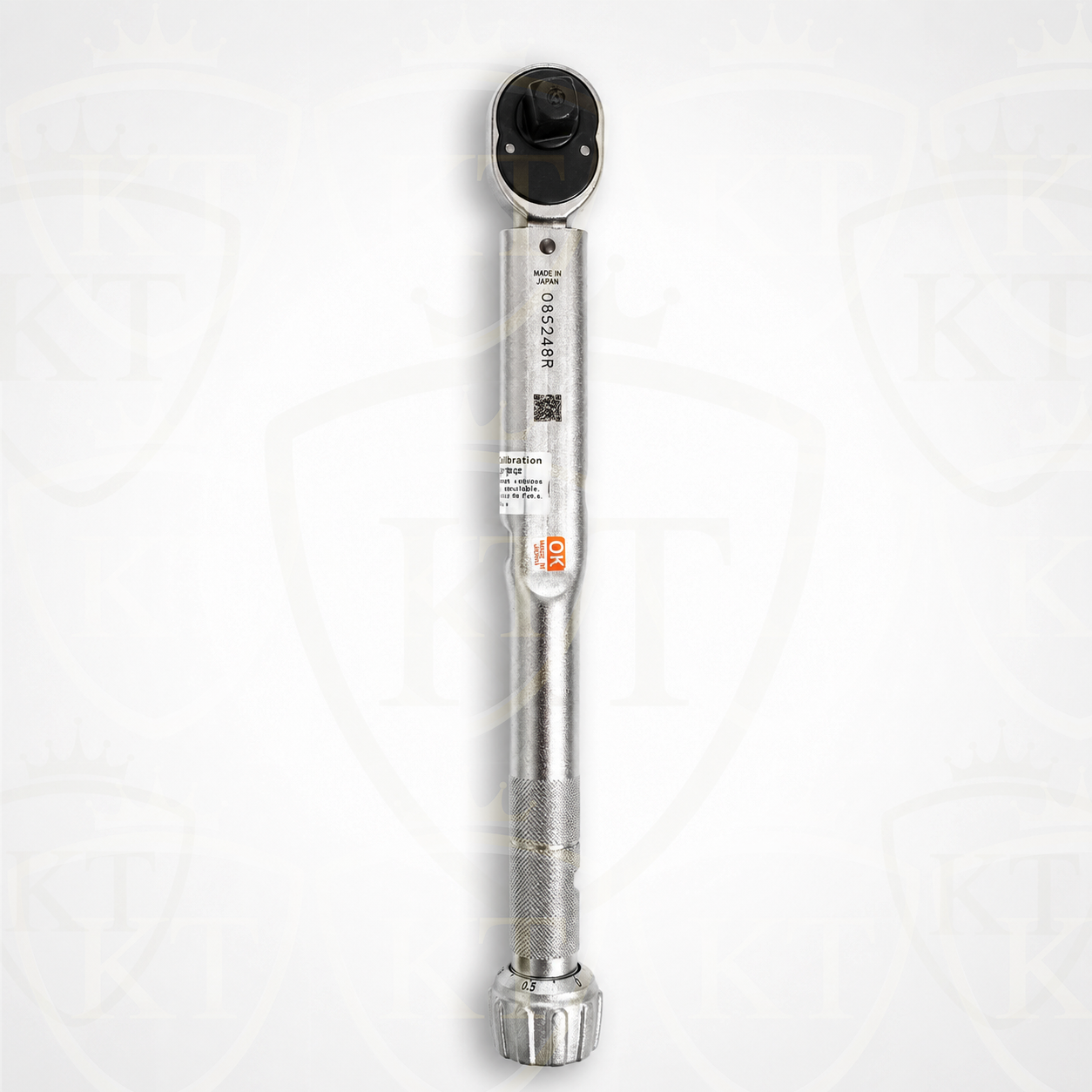

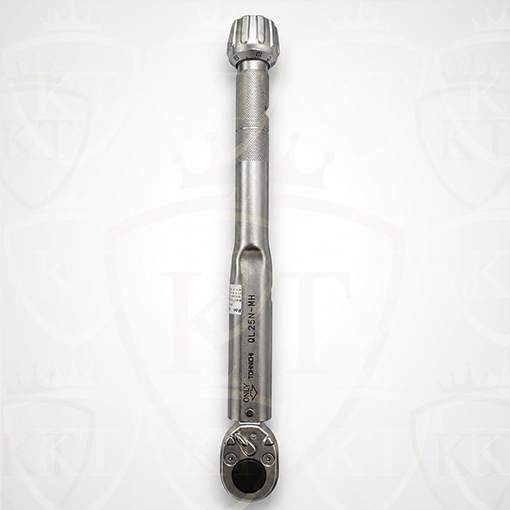

ترکمتر Tohnichi QL25N-MH یک ترکمتر تقهای دقیق برای بستن پیچ و مهره با گشتاور کنترلشده است. این مدل برای بازه ۵ تا ۲۵ نیوتنمتر طراحی شده و هنگام رسیدن به گشتاور تنظیمشده، با صدای «کلیک» به کاربر اعلام میکند که عملیات بستن کامل شده است.
مشخصات فنی ترکمتر Tohnichi QL25N-MH
| مشخصه | مقدار |
|---|
| برند | Tohnichi / توهنیچی ژاپن |
| مدل | QL25N-MH |
| نوع ابزار | ترکمتر تقهای با سری جغجغهای |
| محدوده گشتاور | 5 تا 25 N·m |
| واحد اندازهگیری | نیوتنمتر N·m |
| درایو چهارگوش | 9.53 میلیمتر / معادل 3/8 اینچ |
| طول کلی | حدود 230 میلیمتر |
| وزن تقریبی | حدود 0.25 کیلوگرم |
| دقت اعلامی سری QL-MH | ±3٪ |
| جهت عملکرد کلیک | جهت سفتکردن مشخصشده روی بدنه؛ معمولاً راستگرد |
| کاربرد اصلی | بستن پیچ و مهره با گشتاور کنترلشده |
این ترکمتر برای چه کسانی مناسب است؟
این ابزار برای مجموعههایی مناسب است که کیفیت مونتاژ و دقت بستن پیچها برایشان مهم است؛ از جمله:
واحدهای تعمیر و نگهداری ماشینآلات صنعتی
کارخانههای نساجی، بافندگی و ریسندگی
تعمیرکاران قطعات حساس مکانیکی
مونتاژکاران قطعات صنعتی
کارگاههایی که با پیچهای حساس، یاتاقانها، قطعات چرخنده یا اتصالات دقیق کار میکنند
واحدهای کنترل کیفیت که نیاز به ابزار گشتاور مطمئن دارند
در قطعاتی که سفتی بیش از حد یا کمتر از حد مجاز باعث خرابی میشود، استفاده از ترکمتر یک انتخاب لوکس نیست؛ یک ضرورت فنی است.
نحوه تنظیم گشتاور در ترکمتر QL25N-MH
برای استفاده صحیح، ابتدا باید مقدار گشتاور مورد نظر روی ترکمتر تنظیم شود. در مدلهای QL-MH، تنظیم گشتاور از ترکیب درجه اصلی و درجه فرعی انجام میشود.
| مرحله | روش انجام کار |
|---|
| 1 | قفل تنظیم را به سمت چپ بچرخانید تا درجه فرعی آزاد شود. |
| 2 | با چرخاندن دسته، عدد گشتاور مورد نظر را با ترکیب درجه اصلی و درجه فرعی تنظیم کنید. |
| 3 | عدد روی درجه اصلی و درجه فرعی را با دقت کنترل کنید. |
| 4 | پس از تنظیم، قفل را به سمت راست بچرخانید تا درجه فرعی قفل شود. |
| 5 | اگر پین با قفل برخورد داشت، موقعیت پین را اصلاح کنید. |
| 6 | پیش از شروع کار، دوباره عدد تنظیمشده و واحد N·m را بررسی کنید. |
نکته مهم: ترکمتر را زیر حداقل مقدار مجاز تنظیم نکنید و فقط در محدوده درجشده روی ابزار استفاده کنید.
روش صحیح کار با ترکمتر
بعد از تنظیم گشتاور، سوکت مناسب را روی درایو ترکمتر نصب کرده و آن را روی سر پیچ یا مهره قرار دهید.
| مرحله کار | توضیح |
|---|
| انتخاب سوکت | سوکت باید دقیقاً با سایز ششگوش پیچ یا مهره هماهنگ باشد. |
| گرفتن ابزار | ترکمتر را از محل مشخصشده روی دسته بگیرید تا دقت اندازهگیری حفظ شود. |
| جهت چرخش | ابزار را فقط در جهت مشخصشده برای بستن پیچ بچرخانید. |
| شنیدن کلیک | وقتی صدای «کلیک» شنیده شد، یعنی گشتاور تنظیمشده اعمال شده است. |
| توقف کار | بعد از شنیدن کلیک، فشار دادن را ادامه ندهید؛ ادامه فشار باعث بیشگشتاور میشود. |
عبارت ساده برای مشتری:
وقتی ترکمتر کلیک کرد، یعنی پیچ به گشتاور تنظیمشده رسیده و باید کار را متوقف کنید.
نکات مهم ایمنی هنگام استفاده
استفاده اشتباه از ترکمتر میتواند هم به ابزار آسیب بزند و هم به قطعه. موارد زیر از نکات مهم کاتالوگ توهنیچی است:
| کار اشتباه | نتیجه احتمالی |
|---|
| استفاده از ترکمتر برای باز کردن پیچ | آسیب به مکانیزم داخلی و از بین رفتن دقت ابزار |
| استفاده از لوله برای بلندتر کردن دسته | افزایش غیرمجاز نیرو، خرابی ابزار و خطای گشتاور |
| ادامه فشار بعد از صدای کلیک | اعمال گشتاور بیش از حد و آسیب به پیچ یا قطعه |
| استفاده از سوکت نامناسب | لغزش، آسیب به پیچ، خرابی قطعه یا آسیب به کاربر |
| استفاده با دست چرب یا روغنی | سر خوردن ابزار و احتمال حادثه |
| وارد کردن ضربه یا افتادن ترکمتر | کاهش دقت و خرابی مکانیزم داخلی |
| استفاده از ابزار در آب یا محیط بسیار مرطوب | زنگزدگی، خرابی داخلی و کاهش دوام |
| استفاده از ترکمتر به جای چکش | تغییر شکل بدنه و کاهش دقت |
| دستکاری یا تغییر ساختار ابزار | خطای اندازهگیری و از بین رفتن اعتبار ابزار |
نگهداری صحیح ترکمتر
برای حفظ دقت و افزایش عمر ابزار، بعد از هر بار استفاده بهتر است ترکمتر تمیز و درست نگهداری شود.
بعد از استفاده، گردوغبار، گل، روغن، آب و آلودگی را از روی ابزار پاک کنید.
اگر ابزار برای مدت طولانی استفاده نمیشود، آن را روی پایینترین مقدار گشتاور قرار دهید.
ابزار را در محیط خشک نگهداری کنید.
در صورت نیاز، از روغن ضدزنگ مناسب برای محافظت استفاده شود.
ترکمتر را روی زمین، به حالت ایستاده یا در معرض افتادن قرار ندهید.
اگر ترک، خط، زنگزدگی، شکستگی، خرابی پین یا مشکل در صفحه درجه مشاهده شد، پیش از استفاده مجدد ابزار باید بررسی شود.
اهمیت کنترل دورهای و کالیبراسیون
ترکمتر یک ابزار اندازهگیری است؛ بنابراین مانند هر ابزار دقیق دیگری باید بهصورت دورهای بررسی شود. طبق کاتالوگ، بازرسی منظم برای حفظ عملکرد و دقت ابزار ضروری است.
| موضوع | توضیح |
|---|
| کنترل دورهای | بررسی عملکرد ابزار برای اطمینان از سلامت و دقت |
| کالیبراسیون | مقایسه عملکرد ترکمتر با دستگاه تستر گشتاور |
| دلیل اهمیت | جلوگیری از خطای بستن پیچ و کاهش احتمال خرابی قطعه |
| زمان پیشنهادی | بسته به میزان استفاده، شرایط کاری و حساسیت قطعه |
| نشانه نیاز به بررسی | افتادن ابزار، ضربه شدید، زنگزدگی، کارکرد غیرعادی یا شک به خطا |
در برگه کالیبراسیون نمونه ارسالشده برای مدل QL25N-MH، تست در نقاط 5، 15 و 25 نیوتنمتر انجام شده و نتیجه نهایی ابزار Pass / قبول ثبت شده است. این موضوع نشان میدهد که ابزار قبل از استفاده، قابلیت بررسی و تأیید دقت دارد.
چرا خرید ترکمتر دقیق برای کارخانه مهم است؟
در تعمیرات صنعتی، خیلی از خرابیها به دلیل کیفیت پایین قطعه نیست؛ گاهی علت اصلی، بستن اشتباه پیچهاست. ترکمتر مناسب کمک میکند:
پیچها با گشتاور استاندارد بسته شوند
از شکستن، هرز شدن یا تغییر شکل قطعه جلوگیری شود
کیفیت تعمیرات و مونتاژ افزایش پیدا کند
خطای نیروی انسانی کاهش یابد
عمر قطعات حساس بیشتر شود
در کارهای تکراری، نتیجه یکنواخت و قابل کنترل باشد
برای کارخانههایی که با قطعات حساس ماشینآلات نساجی، یاتاقانها، اتصالات دقیق، مجموعههای حرکتی و قطعات مکانیکی کار میکنند، استفاده از ترکمتر دقیق میتواند از توقف خط تولید و هزینههای سنگین تعمیر جلوگیری کند.
جمعبندی
ترکمتر Tohnichi QL25N-MH یک ابزار دقیق و کاربردی برای بستن پیچها در محدوده ۵ تا ۲۵ نیوتنمتر است. این ابزار با طراحی سبک، دسته جغجغهای، تنظیم گشتاور قابل کنترل و صدای کلیک هنگام رسیدن به مقدار تنظیمشده، انتخاب مناسبی برای کارگاهها و واحدهای فنی است که به دقت، تکرارپذیری و ایمنی اهمیت میدهند.
استفاده درست از این ابزار باعث میشود پیچها نه کمتر از حد لازم بسته شوند و نه بیش از اندازه تحت فشار قرار بگیرند؛ در نتیجه هم کیفیت مونتاژ بهتر میشود و هم احتمال خرابی قطعات کاهش پیدا میکند.
درخواست مشاوره و تأمین ابزار دقیق
اگر برای تعمیرات، مونتاژ یا نگهداری ماشینآلات صنعتی به ترکمتر دقیق، ابزار اندازهگیری گشتاور یا قطعات حساس مکانیکی نیاز دارید، میتوانید مشخصات فنی قطعه یا ابزار مورد نظر خود را برای ما ارسال کنید.
تیم فنی ما میتواند بر اساس نوع کاربرد، محدوده گشتاور، سایز پیچ، نوع اتصال و حساسیت قطعه، گزینه مناسب را به شما پیشنهاد دهد.
برای دریافت مشاوره فنی و استعلام قیمت، با ما تماس بگیرید یا درخواست خود را ارسال کنید.
