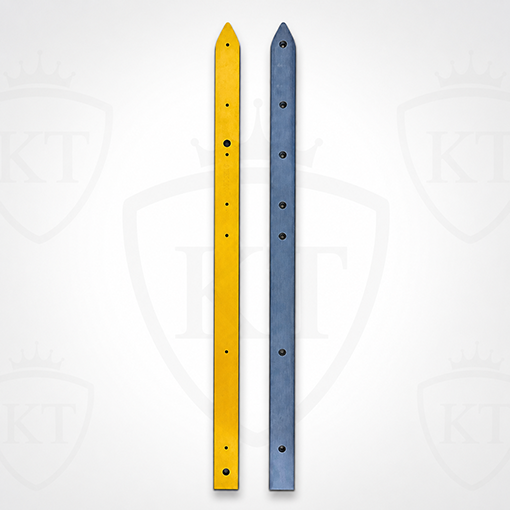

نوار راپیر ماشین بافندگی واماتکس 9000 پلاس | Vamatex 9000 Plus Rapier Tape
نوار راپیر واماتکس 9000 پلاس یکی از قطعات مهم در مجموعه انتقال پود
ماشین بافندگی راپیری Vamatex 9000 Plus است. این قطعه که با عنوان
Vamatex 9000 Plus Rapier Tape نیز شناخته میشود، در ارتباط با مجموعه حرکت راپیر،
چرخ محرک یا Sprocket Wheel، سیستم هدایت و سایر اجزای انتقال پود کار میکند.
انتخاب صحیح این نوار باید بر اساس ابعاد، محل و فاصله سوراخها، ضخامت، هندسه انتهایی،
سمت نصب، شرایط کاری و تطابق با پیکربندی ماشین انجام شود. شباهت ظاهری بهتنهایی برای
جایگزینی نوار راپیر کافی نیست.
در Karentex / Karen Part Jam امکان بررسی و تأمین نوار راپیر مخصوص
ماشین بافندگی Vamatex 9000 Plus بر اساس کد قطعه، مشخصات فنی،
ابعاد و نمونه فیزیکی وجود دارد.
مشخصات کلی نوار راپیر Vamatex 9000 Plus
| مشخصه | توضیح |
|---|
| نام قطعه | نوار راپیر / Rapier Tape |
| ماشین سازگار | Vamatex 9000 Plus |
| نوع ماشین | ماشین بافندگی راپیری |
| کاربرد | مجموعه حرکت راپیر و سیستم انتقال پود |
| نام انگلیسی | Vamatex 9000 Plus Rapier Tape |
| روش تطبیق | کد قطعه، ابعاد، سوراخکاری و نمونه فیزیکی |
کاربرد نوار راپیر در ماشین Vamatex 9000 Plus
نوار راپیر بخشی از مجموعه مکانیکی انتقال پود است و عملکرد صحیح آن با دقت حرکت
مجموعه راپیر ارتباط مستقیم دارد. این قطعه باید در حرکت رفتوبرگشتی مداوم، موقعیت
پایدار خود را حفظ کرده و با اجزای محرک و هدایتکننده هماهنگ باشد.
مهمترین نقشهای عملکردی این قطعه عبارتاند از:
کمک به حرکت دقیق و تکرارپذیر مجموعه راپیر در سیکل بافندگی
هماهنگی با چرخ محرک و اجزای مرتبط با حرکت نوار
حفظ موقعیت صحیح مجموعه انتقال پود
تحمل حرکت رفتوبرگشتی مداوم در شرایط کاری ماشین
حفظ پایداری ابعادی در کارکرد طولانیمدت
کاهش احتمال لقی، انحراف یا حرکت نامنظم در صورت انتخاب و نصب صحیح
هماهنگی با Rapier Head، گایدها و سایر اجزای مجموعه انتقال پود
مشخصات مهم در انتخاب نوار راپیر واماتکس 9000 پلاس
هنگام سفارش Vamatex 9000 Plus Rapier Tape فقط شباهت ظاهری کافی نیست.
دو نوار ممکن است از نظر رنگ یا طول کلی مشابه باشند، اما به دلیل تفاوت در سوراخکاری،
ضخامت، طراحی انتهایی یا سمت نصب قابل جایگزینی نباشند.
| مشخصه فنی | اهمیت در انتخاب نوار راپیر |
|---|
| مدل ماشین | Vamatex 9000 Plus؛ معیار اصلی این صفحه محصول |
| کد قطعه | یکی از دقیقترین روشهای شناسایی در صورت موجود بودن |
| طول کلی نوار | باید با نمونه و مجموعه مکانیکی ماشین تطابق داشته باشد |
| عرض نوار | در هماهنگی با مسیر هدایت و مجموعه راپیر اهمیت دارد |
| ضخامت | در انعطافپذیری، استحکام و سازگاری مکانیکی مؤثر است |
| تعداد سوراخها | باید با نمونه و سیستم درگیری تطابق داشته باشد |
| فاصله سوراخها | برای حرکت و درگیری صحیح مجموعه اهمیت بالایی دارد |
| قطر سوراخها | باید دقیق اندازهگیری و با نمونه اصلی مقایسه شود |
| شکل انتهای نوار | باید با مجموعه اتصال و Rapier Head سازگار باشد |
| سمت نصب | در صورت وجود تفاوت میان سمتها باید دقیق مشخص شود |
| وضعیت Sprocket Wheel | هنگام خرابی یا سایش غیرعادی نوار باید بررسی شود |
علائم احتمالی خرابی یا سایش نوار راپیر
خرابی نوار راپیر همیشه به شکل شکست کامل دیده نمیشود. برخی نشانهها تدریجی هستند
و باید همراه با سایر اجزای مجموعه انتقال پود بررسی شوند.
ایجاد لقی غیرعادی در حرکت مجموعه راپیر
سایش اطراف سوراخها
بیضیشدن یا تغییر شکل محلهای درگیری
ترک سطحی یا شکست موضعی
تغییر فرم طولی نوار
سایش نامتقارن در لبهها
حرکت نامنظم مجموعه راپیر
افزایش صدا یا ضربه غیرعادی در مجموعه انتقال
مشاهده سایش همزمان در چرخ محرک یا Sprocket Wheel
کاهش پایداری حرکت در شرایط کاری ماشین علت این نشانهها لزوماً فقط خود نوار نیست. وضعیت
چرخ محرک، گایدها، تنظیمات مکانیکی، Rapier Head، نقاط اتصال و سایر قطعات مرتبط
نیز باید بررسی شود.
چرا بررسی Sprocket Wheel همراه با نوار راپیر مهم است؟
در مجموعهای که نوار راپیر و چرخ محرک با یکدیگر درگیر هستند، نصب نوار جدید در کنار
چرخ شدیداً فرسوده میتواند باعث عملکرد نامناسب، سایش غیرعادی یا کاهش عمر قطعه شود.
به همین دلیل هنگام مشاهده خرابی نوار بهتر است موارد زیر نیز کنترل شوند:
وضعیت دندانهها یا نقاط درگیری چرخ
میزان لقی مجموعه
همراستایی مسیر حرکت
سایش یکطرفه
آلودگی یا تجمع ذرات
وضعیت گایدها و مسیر هدایت
تنظیمات مکانیکی مجموعه
مزایای استفاده از نوار راپیر مناسب
استفاده از نوار راپیر سازگار با Vamatex 9000 Plus و بررسی صحیح
قطعات مرتبط میتواند به اهداف زیر کمک کند:
حرکت پایدارتر مجموعه راپیر
کاهش احتمال سایش نامتقارن
کاهش توقفهای ناشی از خرابی مکانیکی
حفظ هماهنگی مجموعه انتقال پود
کاهش احتمال آسیب ثانویه به قطعات مرتبط
افزایش قابلیت اطمینان مجموعه
کاهش احتمال تعویض زودهنگام قطعات در صورت نصب و تنظیم صحیح
اطلاعات لازم برای سفارش نوار راپیر Vamatex 9000 Plus
برای بررسی سریعتر و کاهش احتمال انتخاب اشتباه، بهتر است هنگام استعلام اطلاعات زیر ارسال شود:
مدل ماشین: Vamatex 9000 Plus
کد قطعه، در صورت موجود بودن
عکس واضح از کل نوار
عکس دو طرف قطعه
عکس نزدیک از سوراخها و انتهای نوار
طول کلی
عرض
ضخامت
فاصله مرکز تا مرکز سوراخها
تعداد سوراخها
سمت نصب، در صورت مرتبط بودن
عرض کاری ماشین
عکس Rapier Head یا مجموعه متصل به نوار
نمونه فیزیکی، در صورت امکان
نکته فنی:
صرفاً بر اساس رنگ نوار، ظاهر کلی یا تعداد تقریبی سوراخها سفارش ندهید.
تطبیق باید بر اساس مدل Vamatex 9000 Plus، ابعاد، سوراخکاری و مشخصات واقعی قطعه انجام شود.
جدول راهنمای عیبیابی اولیه نوار راپیر
| نشانه مشاهدهشده | علتهای احتمالی قابل بررسی | اقدام پیشنهادی |
|---|
| سایش اطراف سوراخها | لقی، درگیری نامناسب یا سایش قطعه مقابل | بررسی نوار و Sprocket Wheel |
| سایش یکطرفه لبه | عدم همراستایی یا مشکل هدایت | کنترل مسیر حرکت و گایدها |
| ترک در نوار | خستگی، ضربه یا تنش غیرعادی | توقف و بررسی فوری مجموعه |
| حرکت نامنظم راپیر | لقی یا اشکال در مجموعه انتقال | بررسی کامل سیستم |
| صدای غیرعادی | تماس نامناسب، لقی یا سایش | کنترل قطعات متحرک و مسیر هدایت |
| خرابی زودهنگام نوار جدید | اشکال در قطعات مرتبط، همراستایی یا تنظیمات | بررسی علت ریشهای پیش از تعویض مجدد |
| تفاوت محل سوراخها | انتخاب نسخه یا قطعه نامتناسب | تطبیق با نمونه اصلی و اندازهگیری دقیق |
| لقی در نقاط اتصال | سایش سوراخ یا قطعه اتصال | اندازهگیری و بررسی مکانیکی |
سازگاری این نوار با ماشین Vamatex 9000 Plus
این صفحه محصول بهطور مشخص مربوط به نوار راپیر ماشین بافندگی Vamatex 9000 Plus
است. با این حال، برای انتخاب دقیق قطعه باید کد، ابعاد، سوراخکاری، شکل انتهایی و در صورت نیاز
سمت نصب با نمونه یا مشخصات ماشین تطبیق داده شود.
برای تأیید دقیق سفارش، یکی یا چند مورد از اطلاعات زیر مفید است:
کد فنی قطعه
نمونه فیزیکی
نقشه یا اندازههای اصلی
عکس واضح از دو طرف نوار
عکس محل نصب یا مجموعه Rapier Head
سؤالات متداول درباره نوار راپیر واماتکس 9000 پلاس
نوار راپیر Vamatex 9000 Plus چیست؟
نوار راپیر قطعهای تخصصی در مجموعه انتقال پود ماشین بافندگی راپیری
Vamatex 9000 Plus است که با اجزای محرک، سیستم هدایت و مجموعه راپیر در ارتباط است.
آیا همه نوارهای راپیر واماتکس یکسان هستند؟
خیر. نوارهای راپیر ممکن است از نظر طول، عرض، ضخامت، محل سوراخها، شکل انتهایی،
نوع اتصال یا سمت نصب متفاوت باشند. این صفحه مربوط به ماشین Vamatex 9000 Plus است
و تطبیق دقیق قطعه همچنان باید بر اساس مشخصات واقعی انجام شود.
آیا میتوان نوار راپیر واماتکس 9000 پلاس را از روی نمونه شناسایی کرد؟
بله، در بسیاری از موارد نمونه فیزیکی همراه با اندازهگیری دقیق، عکس واضح و مشخصات ماشین
میتواند برای بررسی و تطبیق قطعه بسیار مفید باشد.
هنگام تعویض نوار راپیر چه قطعاتی باید بررسی شوند؟
بهتر است وضعیت Sprocket Wheel، گایدها، نقاط اتصال، Rapier Head، مسیر حرکت و تنظیمات
مکانیکی مجموعه نیز بررسی شود تا علت سایش یا خرابی قبلی مشخص شود.
برای استعلام قیمت نوار راپیر Vamatex 9000 Plus چه اطلاعاتی لازم است؟
کد قطعه، عکس واضح، طول، عرض، ضخامت، تعداد و فاصله سوراخها و در صورت امکان نمونه فیزیکی.
ذکر مدل Vamatex 9000 Plus نیز ضروری است.
دعوت به استعلام و بررسی فنی
Karen Part Jam / Karentex در زمینه قطعات ماشینآلات نساجی و قطعات
ماشینهای بافندگی فعالیت میکند. برای بررسی و تأمین
نوار راپیر ماشین Vamatex 9000 Plus میتوانید کد قطعه، مشخصات فنی،
عکس واضح یا نمونه فیزیکی را ارسال کنید تا امکان تطبیق و تأمین بررسی شود.
اطلاعات پیشنهادی برای ارسال:
مدل ماشین: Vamatex 9000 Plus
کد قطعه
عکس کامل نوار
ابعاد اصلی
عکس محل نصب
تعداد مورد نیاز
